壓風機是作為礦井的四大固定設備之一，其運行特性對整個礦井的正常生產有著 舉足輕重的影響。壓風機還是礦井風動機械的動 力源，分擔著礦井的壓縮空氣生產任 務，為生產提供風動力。因此，全面及時地掌握壓風機的運行情況，并對壓風機進行適當控制， 對于節約能源、提高礦井的生產效率、實現安全生產都具有重要的現實意義。

為了提高壓風機自動化程度，減輕操作人員的勞動強度，進一步實現壓風機房的無人值守，為礦井節約人力資源，AS-YFZ型壓風機集控系統的建立將實現對壓風機整個運行過程進行檢測、顯示、控制、保護、報警和管理，并把壓風機運行記錄等參數以及操作人員 的操作信息保存到數據庫。為操作人員對壓風機進行監控和維護提供了快速、準確、全面的信息依據，實現了煤礦壓風機遠程監控和 自動化管理的目標。 為礦各級領導和職能管理部門及時、準確地掌握壓風機系統的實時運行狀態，為礦井的信息化建設提供較好的建 設平臺，進而實現智慧礦井的目標。

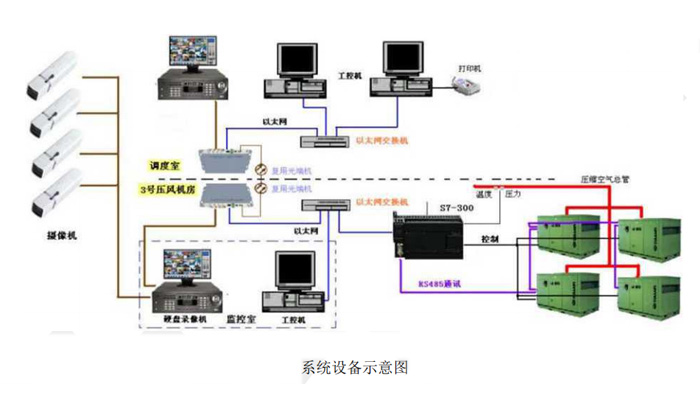

該控制系統實現整個壓風機房的自動化網絡監測監控及其機房的高清視頻監控，以及無人值守的控制要求。 PLC 與現場的傳感器、 變送器和調節機構相連，完成對壓風機相關參數的檢測和控制。I/O 釆集站只負責設備數據釆集，醒目的顯示壓風機的運行模式、啟 停、故 障、排氣溫度、排氣壓力、壓風機溫度、電壓、電流等數據。數據服務器集報警服務器、歷史數據服務器和登錄服務器的功能 于一身，負責報警信息的驗證和記錄，歷史數據的記錄和用戶登錄的驗證。主控機可以瀏覽 I/O 釆集站上的實時數據，查看 I/O 站點 的報警信息，査詢 I/O 站點的歷史記錄，可以實現對 I/O 站點連接設備的控制。

該系統實現對壓風機集控系統的運行數據和壓風機站的視頻都可以通過壓風機現有的控制系統和配套的公用設備控制系統組成就 地控制站，通過現場總線接入上位機，以實現壓風機的現場和監控中心遠程控制。壓風機系統監控和視頻監控主機都配置有 UPS 不間斷電源，斷電狀態下能正常工作 2 小時以上。

上位機通過工業總線形式同各壓風機控制器及公用設備控制 PLC 連接，釆用 MODBUS 通訊協議通訊，采集壓風機（現場控制站） 的工藝參數及控制狀態等信號，建立中央控制畫面，實現壓風機的遠程控制

產品特點：
一、數據釆集顯示功能

1、實時釆集顯示壓風機壓力、溫度、冷卻水溫度、潤滑油溫度、排氣壓力、排氣溫度、各軸承軸溫等工況參數和曲線；

2、監控冷卻水系統、潤滑系統運轉情況，監測壓力數據和曲線；

3、實時釆集顯示電機運行三相電壓、電流、有功功率、無功功率、功率因數等電參數和曲線；

4、實時顯示風機開停等開關量數據和狀態，及顯示風機、電機的各種報警信息；

5、圖表、曲線等多種顯示壓風機的運行參數和運行趨勢。
二、保護功能
  1、壓風機保護：具有斷水及斷油保護，過溫保護；

2、系統保護：具有通訊故障、防止誤操作、非法操作保護功能；

3、超限和故障數據自動監測報警，有動畫圖象、文字窗口、聲音提示。
三、控制功能

1、本地控制：可以進行本地手動控制；

2、遠程控制：具有權限的用戶可通過工業以太網實現遠程監控操作；

3、定時切換和故障自動切換功能：可編程設定定時切換和故障自動切換功能；

4、具有檢修控制和保護模式。
四、歷史數據查詢功能

可查詢統計歷史開停記錄、歷史報警及故障事件記錄、用戶操作記錄。查詢風機歷史運行工況參數、電機歷史運行電參數。

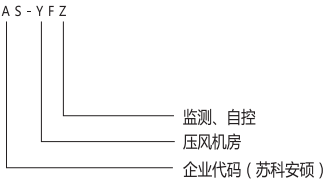

產品型號：

效益效果：

該控制系統實現了生產管理自動化，提高了生產管理水平，降低了勞動強度，改善了工作環境，提高了勞動生產率。風機的運行狀態通過通信傳遞到監控室，并以動態界面的形式顯示在電腦屏幕上，其工藝參數和生產數據被同時采集和分析，大大加強了管理層的監督和控制作用，提升了管理水平。
